詳細(xì)描述

產(chǎn)品名稱：Ti75鈦板，Ti75鈦合金

Ti75合金是西北有色金屬研究院在“七五”、“八五”期間自行設(shè)計研制的中強耐高溫耐腐蝕抗氫脆Ti-Al-Zr-Mo系鈦合金]，洛陽725所負(fù)責(zé)該合金的應(yīng)用研究。Ti75合金強度、塑韌性、耐蝕性、加工性能等綜合性能優(yōu)于TA5，它是動力裝置設(shè)備、船舶焊接結(jié)構(gòu)件的重要材料[1]。合金性能如表2所示。其板材、棒材、鍛件等的典型力學(xué)性能為：Rm>730 MPa, Rp0.2>630 MPa, A>13%, Z>25%, KIC≥80 MPa·m1/2, ak≥580 kJ/m², KISCC≥75 MPa·m^1/2。Ti75合金耐海水腐蝕性優(yōu)異：海水浸泡腐蝕、縫隙腐蝕、動海水腐蝕(流速為3 m/s)腐蝕速率為0 mm/a；與船體鋼電偶腐蝕效果為1.33。焊接性能：焊接系數(shù)大于0.9。

與TA5鈦合金相比，Ti75合金在保證良好的綜合性能前提下，強度高出50 MPa，沖擊韌性和斷裂韌性是TA5的1.4倍和1.2倍，KISCC為TA5的2倍，并且具有比TA5合金優(yōu)異的冷、熱加工性、低的雜質(zhì)敏感性。該合金填補了國內(nèi)730 MPa級船用鈦合金空白，達(dá)到國際先進(jìn)水平。目前已能夠批量生產(chǎn)Ti75合金的板材、棒材、管材、環(huán)材、鍛餅、絲材、鑄件以及寬厚板和大環(huán)鍛件，也已試制成功Ti75合金外徑為φ650 mm的無縫彎管和φ350 mm的無縫直管等。

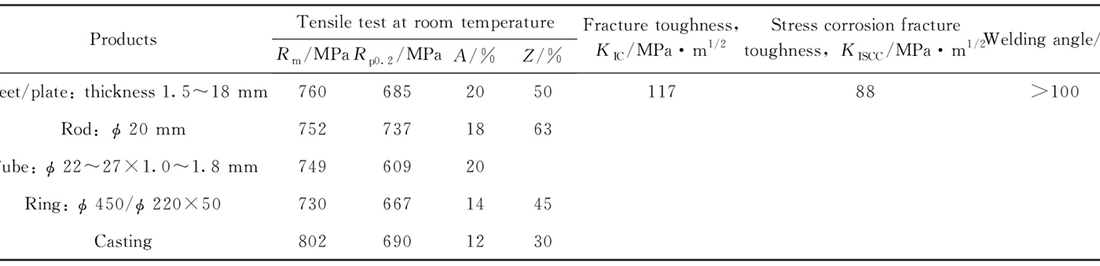

表1 Ti75合金典型產(chǎn)品及性能

Table 2 Typical products and main mechanical properties of Ti75 alloy

由Ti75合金制作的零部件已成功應(yīng)用于某工程的往復(fù)式鹽水泵、通海系統(tǒng)、海水四通、接管和舷側(cè)雙座雙球閥閥桿等，并且已有15個Ti75合金零件于1993年安裝到某艇上進(jìn)行裝艇使用，正常運行至今。Ti75合金在艇上的成功應(yīng)用，開創(chuàng)了鈦合金在某潛艇二回路系統(tǒng)中實艇應(yīng)用的先例，綜合水平居20世紀(jì)90年代國際領(lǐng)先水平。目前, Ti75合金已被指定用于某工程,是我國主要的一種船用耐蝕鈦合金。Ti75合金也已用于制作我國永磁推進(jìn)電機所需的鈦合金轉(zhuǎn)子支架(直徑約3 m，壁厚約100 mm)。
