鈦合金具有比強(qiáng)度高，耐高溫性、耐腐蝕性和生物相容性優(yōu)異等特點(diǎn)，廣泛應(yīng)用于航空航天、船舶工業(yè)等領(lǐng)域[1?3]。目前，鈦合金的制備工藝主要包括鑄造、鍛造和粉末冶金等，其中，粉末冶金工藝可避免鑄造中的縮孔縮松等缺陷和鍛造中的組織不均勻等問(wèn)題，具有致密度高、組織均勻、成分可控、可近凈成型、材料利用率高等優(yōu)點(diǎn)[4?5]。粉末冶金工藝主要包括無(wú)壓燒結(jié)、加壓燒結(jié)和熱機(jī)械固結(jié)等，但高溫?zé)Y(jié)時(shí)β-Ti相容易快速擴(kuò)散造成原始β 晶粒粗化，增加冷卻后 α 集束的尺寸和 α 片層的厚度，從而降低鈦合金的力學(xué)性能[6?8]。為解決該問(wèn)題，大量研究通過(guò)后處理和合金設(shè)計(jì)去細(xì)化組織，解決粉末冶金鈦合金中組織粗化和性能下降的問(wèn)題[9?11]。

Ti-6Al-4V合金是應(yīng)用最早和最廣泛的鈦合金，近年來(lái)，基于該合金在相似鋁?鉬當(dāng)量的基礎(chǔ)上設(shè)計(jì)了大量的鈦合金[12?13]。研究發(fā)現(xiàn)，Mo 元素在常用 β 相穩(wěn)定元素中擴(kuò)散系數(shù)較小[14]，可以降低 Ti-Mo 體系的擴(kuò)散系數(shù)從而抑制晶粒的長(zhǎng)大[15?16]。LI等[12]在Ti-6Al-4V基礎(chǔ)上通過(guò)Mo、Zr元素替代部分V元素，并通過(guò)激光增材制造制備獲得了具有更細(xì)小 組 織 和 更 高 強(qiáng) 塑 性 的 新 型 Ti-6Al-2V-1.5Mo-0.5Zr-0.3Si鈦合金。SHEN等[17]向Ti-6Al-4V合金中添加一定量的Mo、Fe元素，在細(xì)晶強(qiáng)化和固溶強(qiáng)化作用下使強(qiáng)度提高約30%。LIU等[18]研究發(fā)現(xiàn)在粉末冶金鈦合金中加入Mo元素可以阻礙燒結(jié)過(guò)程中的晶界遷移從而達(dá)到細(xì)化組織的目的。Zr元素作為一種中性元素，可補(bǔ)充強(qiáng)化α-Ti相，并且避免高含量的Al元素造成Ti3Al的形成[19?21]。在粉末冶金鈦合金中通過(guò)Mo、Zr元素的添加可以顯著細(xì)化組織并且提高材料的綜合力學(xué)性能。

因此，為了獲得組織細(xì)小和力學(xué)性能優(yōu)異的粉末冶金鈦合金，本研究基于 Ti-6Al-4V 合金，在相似的鋁?鉬當(dāng)量的基礎(chǔ)上，以 Mo 和 Zr 元素替代 V元素，設(shè)計(jì)出Ti-6Al-3Mo-1Zr合金(Ti631)，研究熱壓燒結(jié)法制備該合金的工藝參數(shù)，并對(duì)其物相、微觀組織以及室溫和高溫力學(xué)性能進(jìn)行研究，并與相同工藝條件下制備的Ti-6Al-4V合金(Ti64)進(jìn)行了對(duì)比研究。

1 、實(shí)驗(yàn)

實(shí)驗(yàn)采用的 Ti-6Al-3Mo-1Zr 預(yù)合金球形粉末，由原始高純 Ti、Al、Mo、Zr 金屬顆粒(純度＞99.99%)經(jīng)熔煉和氬氣氣霧化制得，其化學(xué)成分如表1所示，預(yù)合金球形粉末的化學(xué)成分與名義成分基本相符。根據(jù)表1和鈦合金β相轉(zhuǎn)變溫度計(jì)算公式(1)可知，Ti-6Al-3Mo-1Zr合金的β相轉(zhuǎn)變溫度約為 997 ℃[22]。圖 1 所示為 Ti-6Al-3Mo-1Zr 預(yù)合金粉末的粒徑分布圖、表面和橫截面形貌的 SEM 像。

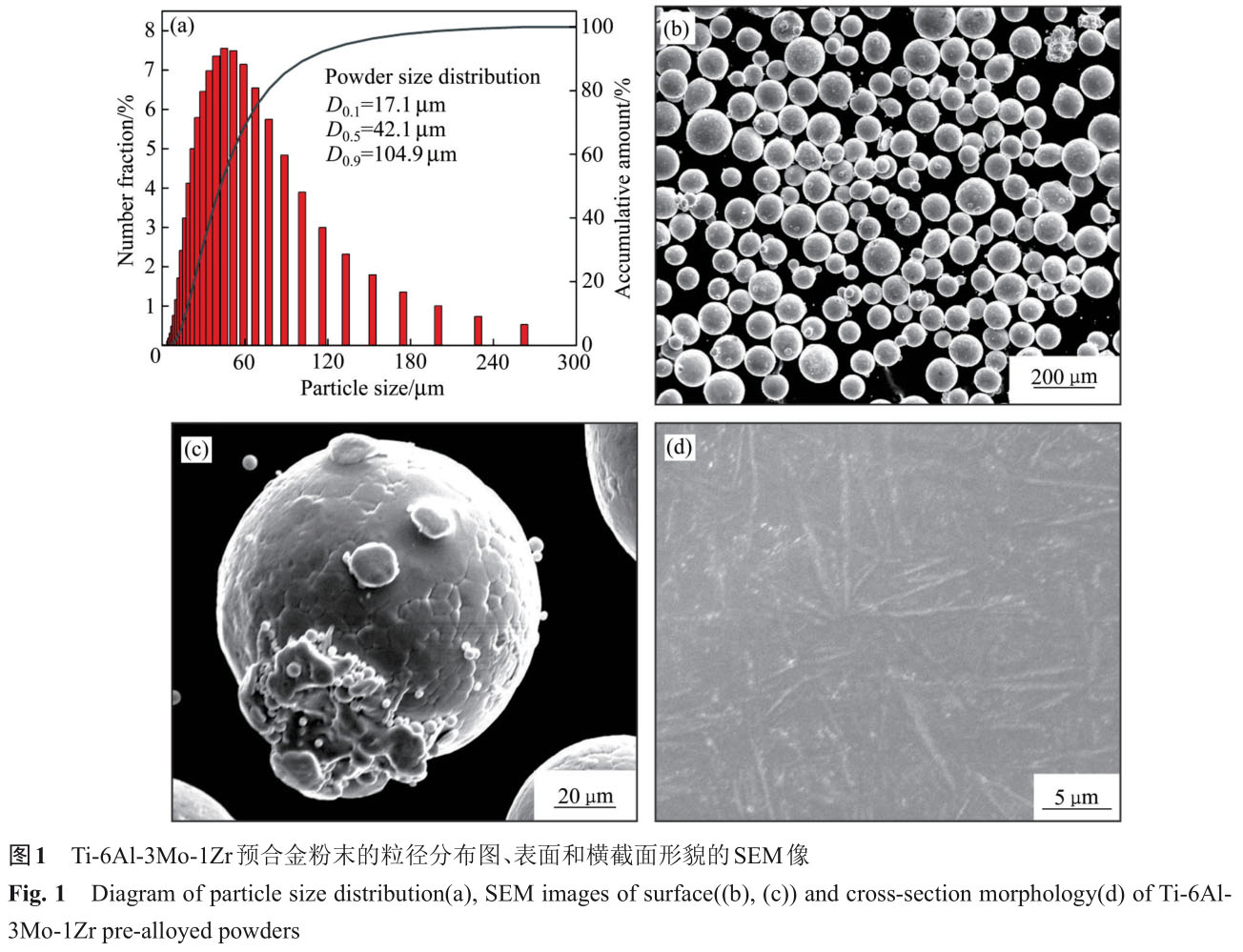

由圖 1 可見(jiàn)，粉末直徑為 0~270 μm，平均粒徑為54 μm，球形度較好；粉末因快速凝固而在其表面呈現(xiàn)出細(xì)小的胞狀晶，且部分粉末表面因氣霧化生產(chǎn)時(shí)顆粒之間的碰撞而存在衛(wèi)星球；預(yù)合金粉末內(nèi)部組織因快速凝固而呈現(xiàn)出過(guò)飽和的細(xì)針狀馬氏體組織。用于對(duì)比的合金 Ti-6Al-4V 也采用由原始高純金屬顆粒經(jīng)熔煉和氬氣氣霧化制得的相似粒徑的

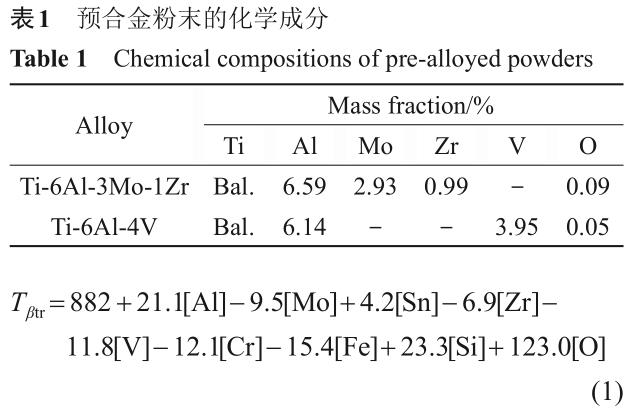

預(yù)合金球形粉末來(lái)制備，其化學(xué)成分如表1所示。

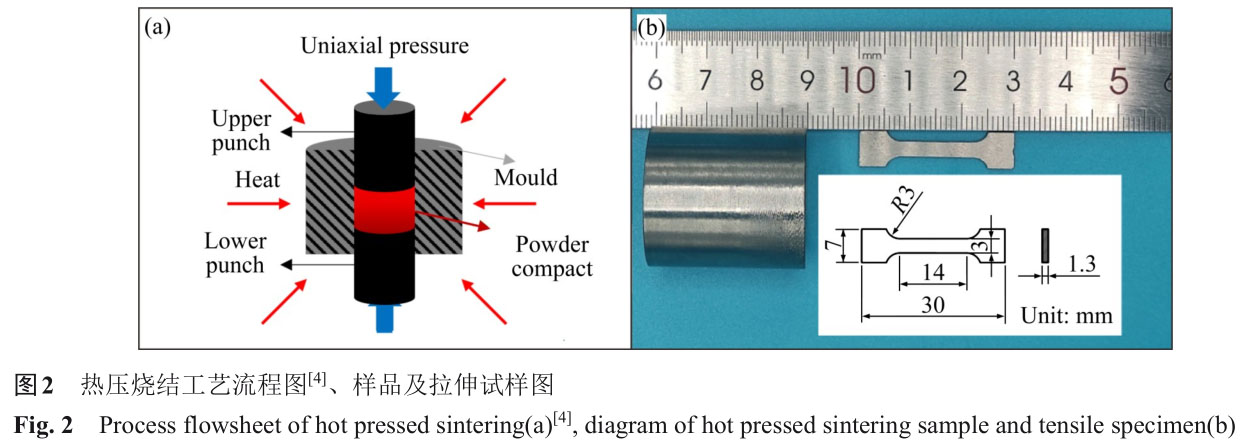

熱 壓 燒 結(jié) 工 藝 采 用 美 國(guó) Centorr Vacuum Industries 公司的 HP?12×12×12 型熱壓爐設(shè)備。熱壓燒結(jié)工藝流程如圖2(a)所示，將預(yù)合金球形粉末放入內(nèi)徑為30 mm的石墨模具中，采用氬氣熱壓燒結(jié)工藝對(duì)Ti-6Al-3Mo-1Zr預(yù)合金球形粉末進(jìn)行成型固結(jié)，根據(jù)理論計(jì)算的β相轉(zhuǎn)變溫度，熱壓燒結(jié)工藝 參 數(shù) 設(shè) 置 為 ： 燒 結(jié) 溫 度 分 別 為 900、 1000、1100 ℃，升溫速率為 10 ℃/min，壓力為 30 MPa，在分別選定的燒結(jié)溫度下保溫保壓60 min后隨爐冷卻，隨后得到熱壓燒結(jié)態(tài) Ti-6Al-3Mo-1Zr 合金。

Ti-6Al-4V合金的燒結(jié)溫度為 1000 ℃，其他參數(shù)與上述一致。為了后續(xù)描述的方便，對(duì)各合金名稱進(jìn)行簡(jiǎn)化，燒結(jié)溫度分別為 900、1000、1100 ℃的Ti-6Al-3Mo-1Zr 合 金 分 別 命 名 為 Ti631-HP900、Ti631-HP1000、 Ti631-HP1100， 燒 結(jié) 溫 度 為1000 ℃的Ti-6Al-4V合金命名為Ti64-HP1000。

對(duì)熱壓燒結(jié)態(tài)樣品線切割取樣進(jìn)行成分、物相、微觀組織表征和力學(xué)性能測(cè)試。采用美國(guó)力可ONH836型設(shè)備對(duì)熱壓燒結(jié)態(tài)樣品的氧含量進(jìn)行測(cè)試。采用 X' pert Powder 型 X 射線衍射儀器對(duì)粉末及熱壓燒結(jié)態(tài)樣品進(jìn)行物相分析，靶材選用Cu靶，波長(zhǎng)為 0.15406 nm，衍射角范圍為 10°~90°，并用Jade 6.0 軟件分析合金的相組成。對(duì)熱壓燒結(jié)態(tài)試樣進(jìn)行機(jī)械研磨、拋光和腐蝕(腐蝕劑配方(體積分?jǐn)?shù))為5%HF+10%HNO3+85%H2O，腐蝕時(shí)間為6 s)。

采用Leica DMI500M型光學(xué)顯微鏡(OM)和SU8220型超高分辨率冷場(chǎng)發(fā)射掃描電鏡(SEM)對(duì)合金微觀組織進(jìn)行觀察，采用EDS對(duì)觀察表面進(jìn)行合金成分分析，并用Image-Pro Plus軟件統(tǒng)計(jì)晶粒尺寸大小。根據(jù)各合金元素質(zhì)量分?jǐn)?shù)(wi)和理論密度(ρi)計(jì)算合金理論密度(ρth)，如式(2)所示。計(jì)算得到 Ti631 合金的理論密度為4.458 g/cm3，隨后采用阿基米德排水法測(cè)量并計(jì)算合金的致密度。采用 CMT5105 型電子拉伸試驗(yàn)機(jī)對(duì)熱壓燒結(jié)態(tài)樣品進(jìn)行室溫(25 ℃)和高溫(300 ℃、600 ℃)拉伸測(cè)試，拉伸速率為0.50 mm/min，每組參數(shù)測(cè)試 3 組取平均值。熱壓燒結(jié)態(tài)樣品及拉伸試樣如圖2(b)所示。

2、 實(shí)驗(yàn)結(jié)果

2.1 合金的成分及物相

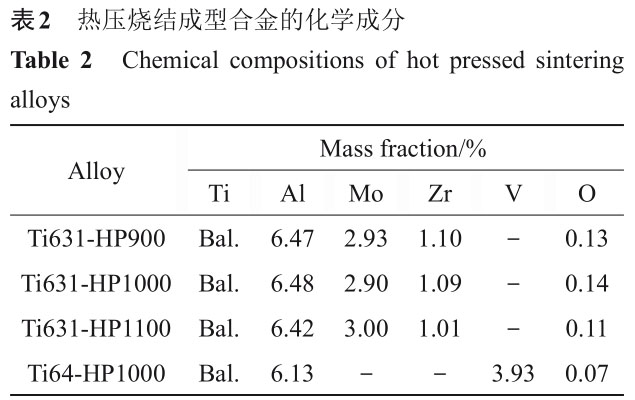

表2所示為熱壓燒結(jié)成型合金的化學(xué)成分。由表 2 可見(jiàn)，熱壓燒結(jié)態(tài) Ti631 合金在不同熱壓燒結(jié)溫度下化學(xué)成分變化不大，且熱壓燒結(jié)前后合金成分穩(wěn)定。熱壓燒結(jié)態(tài)Ti631-HP1000和Ti64-HP1000合金的 O 含量(質(zhì)量分?jǐn)?shù))均低于 0.2%，但與 Ti64-HP1000 合金相比，Ti631-HP1000 合金的 O 含量要多 0.07%。α+β 鈦合金的力學(xué)性能易受 O 含量的影響，但因部分鈦被其他元素置換導(dǎo)致八面體間隙擴(kuò)大，使得O元素造成的晶格畸變較小，因此低O含量下，O含量變化對(duì)α+β鈦合金的力學(xué)性能影響不明顯[23]。

圖 3 所示為 Ti631 預(yù)合金粉末、熱壓燒結(jié)態(tài)Ti631-HP1000 及 Ti64-HP1000 合金的 XRD 譜。由圖 3 可見(jiàn)，Ti631 預(yù)合金粉末僅由 α′相構(gòu)成，由于熔化和快速凝固，原始β晶粒完全轉(zhuǎn)變?yōu)檫^(guò)飽和馬氏體組織。Ti631-HP1000和Ti64-HP1000合金均由α 相和少量的 β 相構(gòu)成。在燒結(jié)保溫過(guò)程中，過(guò)飽和馬氏體組織轉(zhuǎn)變?yōu)棣孪?，隨后在爐冷過(guò)程中轉(zhuǎn)變?yōu)棣料啵埩羯倭喀孪唷?/p>

2.2 合金的顯微組織

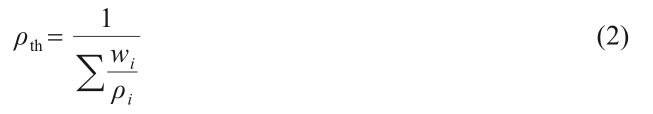

表3所示為熱壓燒結(jié)成型合金的致密度。由表3可見(jiàn)，隨著熱壓燒結(jié)溫度的增加，因?yàn)樵財(cái)U(kuò)散更充分，Ti631合金的致密度增加。在相同熱壓燒結(jié)條件下，由于Mo元素在燒結(jié)過(guò)程中阻礙Ti元素?cái)U(kuò)散，因此 Ti631-HP1000 合金的致密度略低于Ti64-HP1000合金。

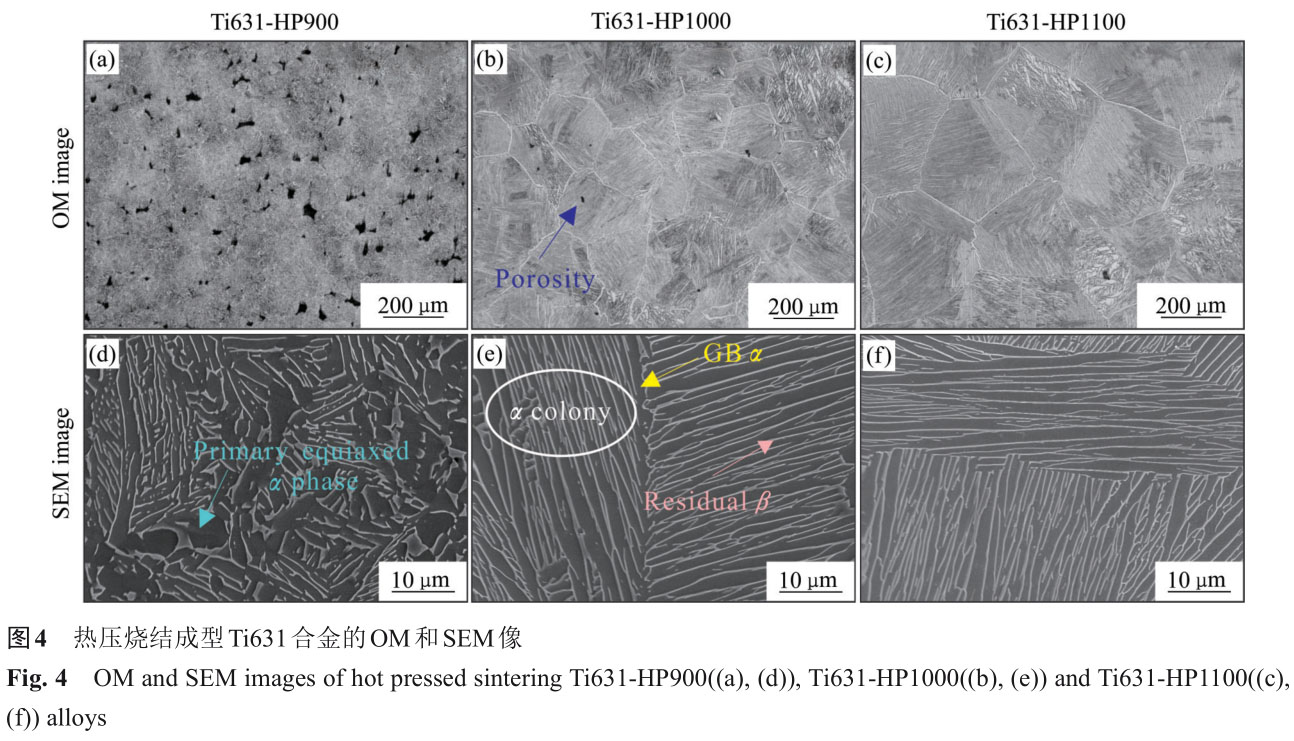

圖 4 所示為熱壓燒結(jié)成型 Ti631 合金的 OM 和SEM像。由圖4可見(jiàn)，隨著燒結(jié)溫度的增加，孔隙率減小，致密度提高，原始β晶粒尺寸和α集束尺寸變大，但α片層厚度變化不大。由圖4(a)和(d)可見(jiàn)，Ti631-HP900合金組織由大量孔隙、等軸α相、α 集束和殘余 β 相組成。由于燒結(jié)溫度在 α+β 兩相區(qū)(＜997 ℃)，在燒結(jié)過(guò)程中過(guò)飽和馬氏體轉(zhuǎn)變?yōu)棣料嗯cβ相，隨爐冷卻后，等軸α相保留至室溫，β相轉(zhuǎn)變?yōu)榫Ы绂料?、α集束和殘余β相，但晶界α相因等軸 α 相的存在而不明顯。由圖 4(b)和(e)可見(jiàn)，Ti631-HP1000 合金組織由少量孔隙、晶界 α 相、α集束和殘余 β 相組成，表現(xiàn)出明顯的魏氏組織特征。由于燒結(jié)溫度在β相區(qū)，在燒結(jié)過(guò)程中過(guò)飽和馬氏體完全轉(zhuǎn)變?yōu)?β 相，隨爐冷卻后，β 相轉(zhuǎn)變?yōu)榫Ы?α 相、α 集束和殘余 β 相。由圖 4(c)和(f)可見(jiàn)，Ti631-HP1100合金組織與Ti631-HP1000合金類似，由于燒結(jié)溫度的增加，原始β晶粒尺寸和α集束尺寸增加，但α片層厚度變化不大。

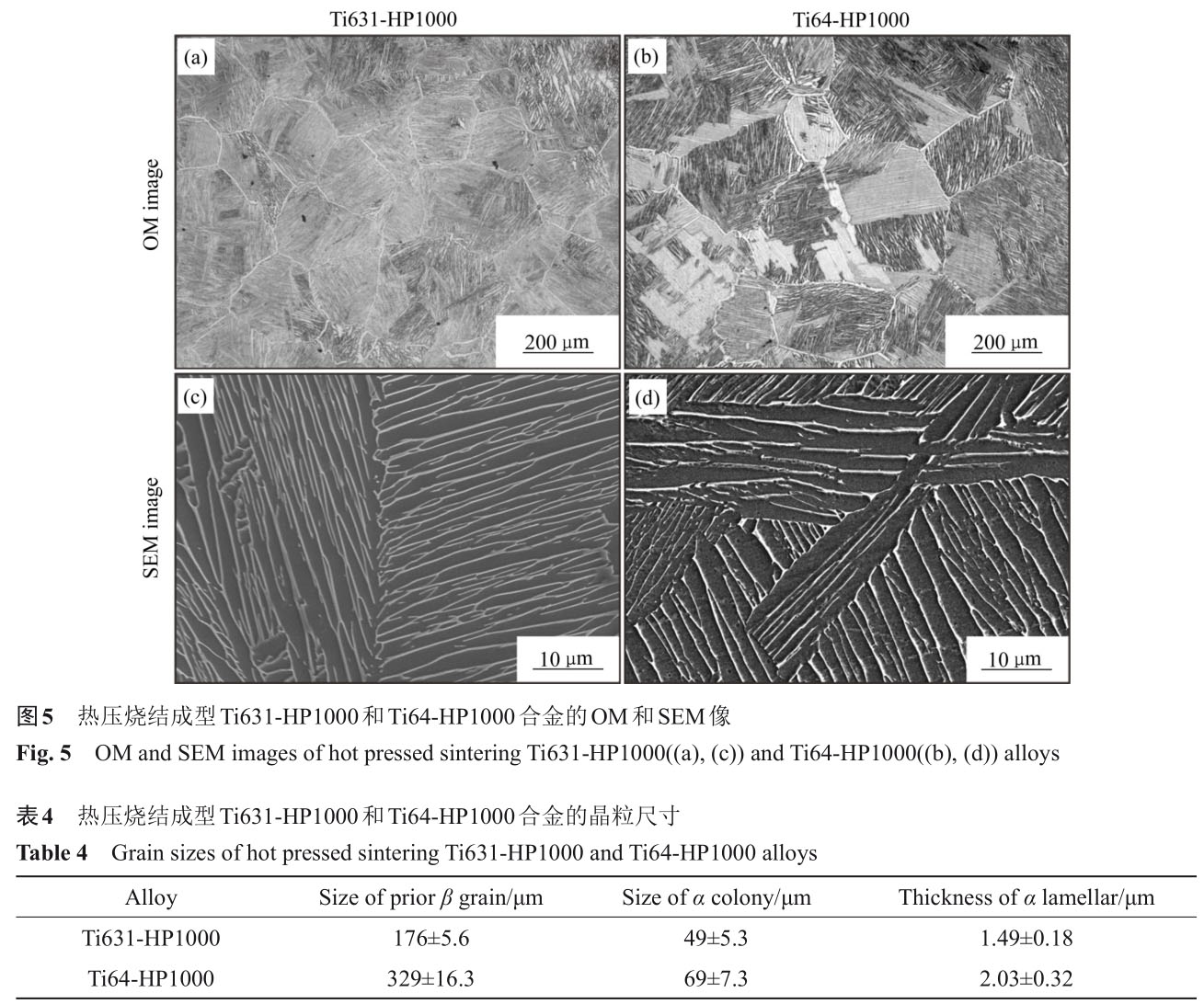

為了對(duì)比分析，圖5所示為相同工藝下熱壓燒結(jié)成型Ti631-HP1000和Ti64-HP1000合金的OM和SEM 像。由圖 5 可以看出，Ti631-HP1000 和 Ti64-HP1000 合金的組織均由晶界 α 相、α 集束和殘余 β相組成，均表現(xiàn)出明顯的魏氏組織特征。由表4可見(jiàn)，在相同熱壓燒結(jié)條件下，Ti631-HP1000合金的原始 β 晶粒尺寸、α 集束尺寸和 α 片層厚度均顯著小于 Ti64-HP1000 合金，這主要是因?yàn)?Mo 的擴(kuò)散速率比V低，可以降低鈦合金的擴(kuò)散系數(shù)[12, 18]，抑制高溫?zé)Y(jié)過(guò)程中原始β晶粒的長(zhǎng)大，從而進(jìn)一步減小冷卻后α集束的尺寸和α片層的厚度。通過(guò)圖像處理軟件計(jì)算得到Ti631-HP1000和Ti64-HP1000合 金 的 β 相 含 量 分 別 為 25.4% 和 14.1%， Ti631-HP1000合金的β相含量更高。

2.3 合金的力學(xué)性能

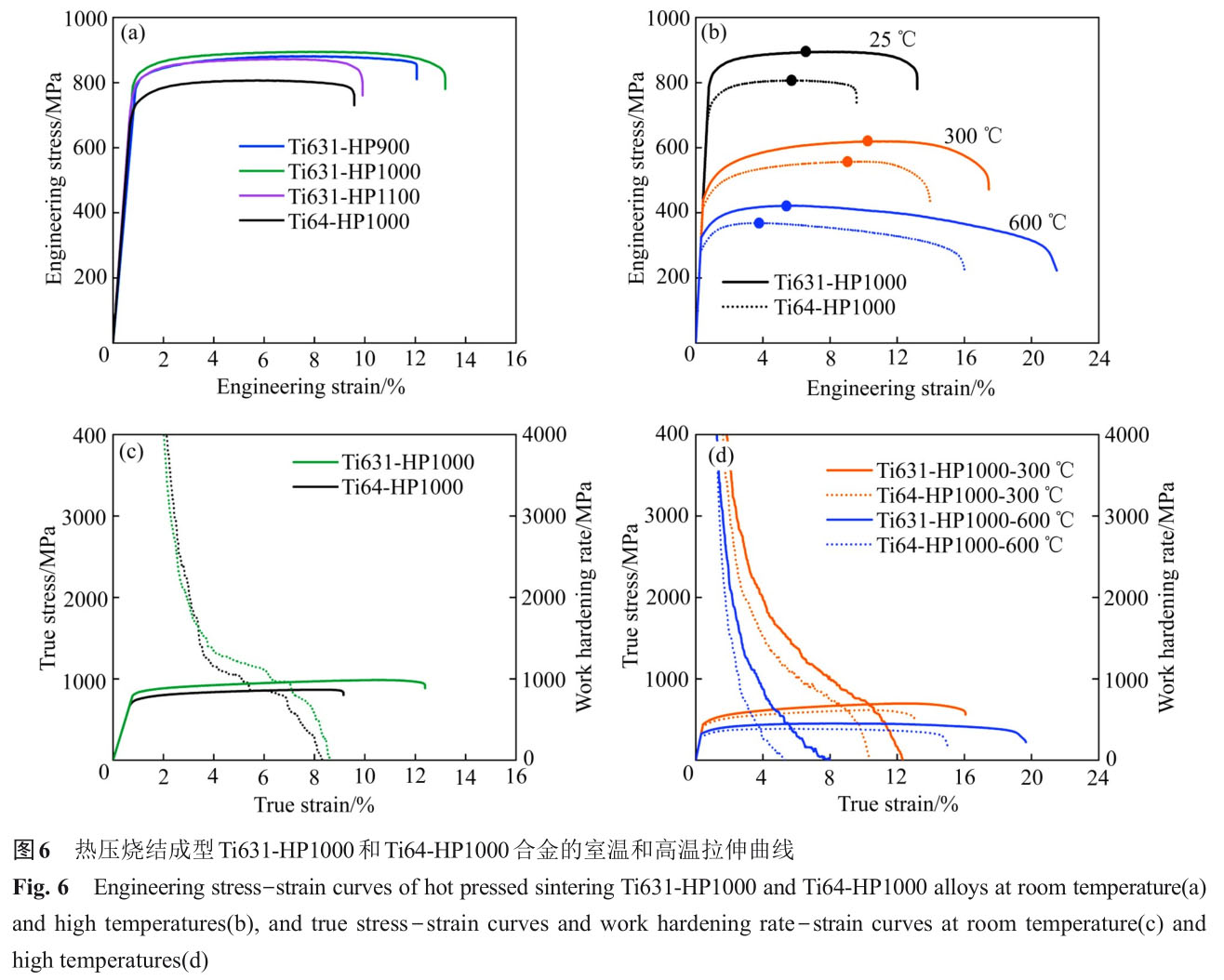

圖6所示為熱壓燒結(jié)成型合金的室溫和高溫拉伸曲線。由圖 6(a)和(c)可見(jiàn)，隨著燒結(jié)溫度的增加，Ti631合金的室溫強(qiáng)度和塑性均表現(xiàn)出先增加后減小的趨勢(shì)，在 1000 ℃時(shí)達(dá)到最大值，此時(shí)抗拉強(qiáng)度為 895 MPa，屈服強(qiáng)度為 823 MPa，斷后伸長(zhǎng) 率 為 (12.7±0.7)% 。 與 Ti64-HP1000 合 金 相 比 ，Ti631-HP1000 合金的抗拉強(qiáng)度提高了 92 MPa，屈服強(qiáng)度提高了 83 MPa，斷后伸長(zhǎng)率提高了 3.6%。

同時(shí)，Ti631-HP1000合金與Ti64-HP1000合金的加工硬化曲線相似，主要分為兩個(gè)階段，第一階段加工硬化率急劇下降，第二階段加工硬化率緩慢下降，但沒(méi)有明顯的上升趨勢(shì)。因此，Ti631-HP1000和 Ti64-HP1000 合金的室溫變形均以位錯(cuò)滑移為主[24?25]， 但 與 Ti64-HP1000 合 金 相 比 ， Ti631-HP1000 合金具有更高的加工硬化率。由于拉伸過(guò)程中加工硬化率高的材料通常具有更高的均勻塑性變形能力[26]，因此，高的加工硬化率導(dǎo)致 Ti631-HP1000 合 金 具 有 更 大 的 斷 后 伸 長(zhǎng) 率 ， Ti631-HP1000 合金的室溫強(qiáng)度和塑性均顯著高于 Ti64-HP1000合金。

由圖 6(b)和(d)可見(jiàn)，隨著拉伸測(cè)試溫度的增加，Ti631-HP1000和Ti64-HP1000合金的強(qiáng)度逐漸減小，塑性逐漸增加。在 300℃下，Ti631-HP1000合金的抗拉強(qiáng)度為617MPa，屈服強(qiáng)度為491 MPa，斷后伸長(zhǎng)率為(16.2±0.7)%，與Ti64-HP1000合金相比，抗拉強(qiáng)度提高了 69 MPa，屈服強(qiáng)度提高了 45MPa， 斷 后 伸 長(zhǎng) 率 提 高 了 4.0%； 在 600 ℃ 下 ，Ti631-HP1000合金的抗拉強(qiáng)度為415 MPa，屈服強(qiáng)度為360 MPa，斷后伸長(zhǎng)率為(22.2±4.2)%，與Ti64-HP1000合金相比，抗拉強(qiáng)度提高了52 MPa，屈服強(qiáng)度提高了 33 MPa，斷后伸長(zhǎng)率提高了 7.0%。同時(shí)，Ti631-HP1000和Ti64-HP1000合金的高溫變形均以位錯(cuò)滑移為主[25, 27?29]，在相同測(cè)試溫度下 ，Ti631-HP1000合金的加工硬化率和均勻塑性變形階段 應(yīng) 變 均 顯 著 高 于 Ti64-HP1000 合 金 。 Ti631-HP1000合金中Mo元素細(xì)化晶粒尺寸的作用可提高合金在高溫拉伸的變形協(xié)調(diào)性阻礙微孔形核，同時(shí)該元素可降低Ti元素在高溫時(shí)的擴(kuò)散速率，阻礙界面的遷移，在高溫拉伸過(guò)程中強(qiáng)化界面，提高界面抗裂紋擴(kuò)展能力，因此 Ti631-HP1000 合金的高溫強(qiáng)度和塑性顯著提高。

2.4 合金的斷口形貌

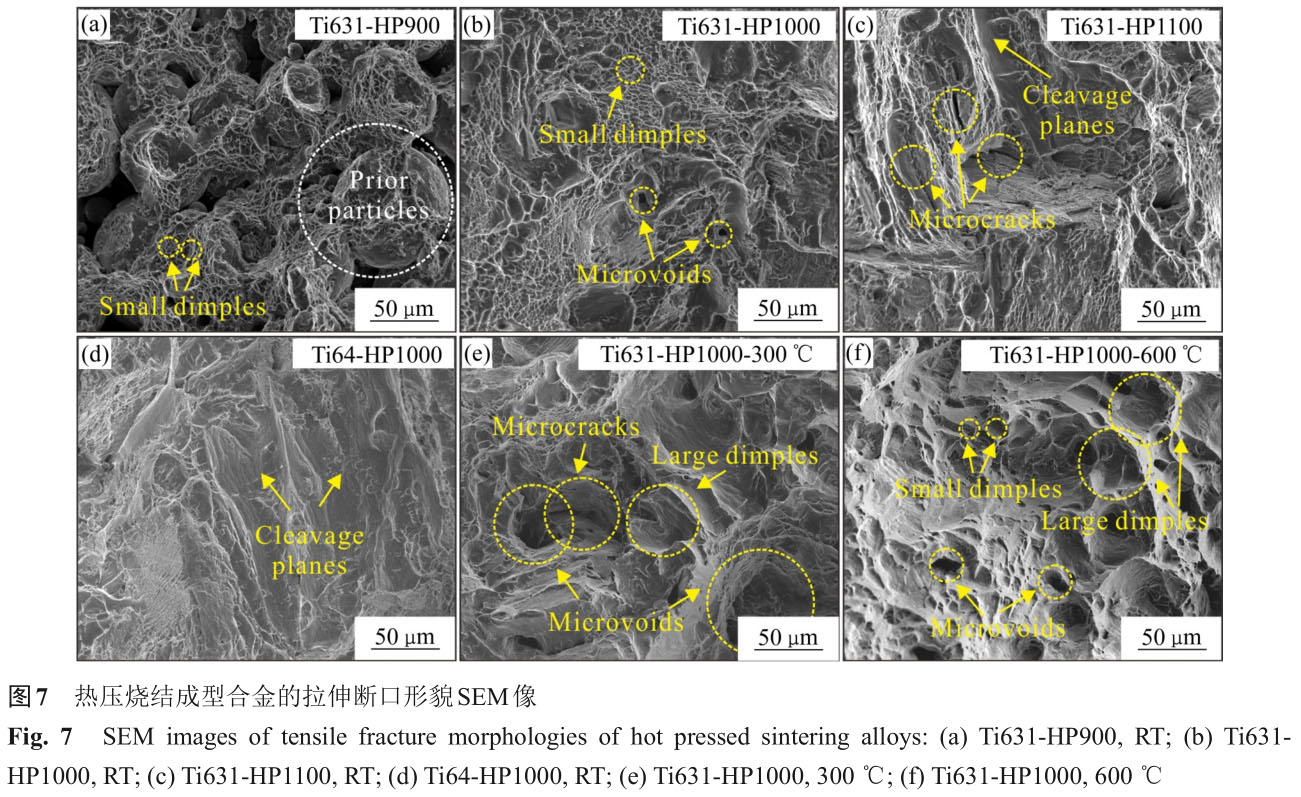

圖7所示為熱壓燒結(jié)成型合金拉伸斷口形貌的SEM 像。由圖 7(a)~(c)可見(jiàn)，在室溫(RT)拉伸條件下，Ti631-HP900合金斷口存在原始顆粒形貌，單個(gè)顆粒內(nèi)部存在韌窩，裂紋容易萌生于原始顆粒之間的縫隙處，并沿著縫隙擴(kuò)展，因此塑性較差；Ti631-HP1000合金斷口主要由大量韌窩和少量微孔構(gòu)成，Ti631-HP1100合金斷口主要由大量解理面、少量韌窩和少量微裂紋構(gòu)成，因此 Ti631-HP1000合金的塑性最好。對(duì)比圖 7(b)和(d)可見(jiàn)，Ti64-HP1000 合金斷口基本全由解理面構(gòu)成，反映出Ti631-HP1000合金的塑性比Ti64-HP1000更好。由圖 7(e) 和 (f) 可 見(jiàn) ， 在 高 溫 拉 伸 條 件 下 ， Ti631-HP1000 合金斷口的微孔大小、韌窩尺寸和深度均增加；在300 ℃拉伸條件下，Ti631-HP1000合金斷口的較大微孔會(huì)導(dǎo)致微裂紋的增多，因此其塑性低于在600 ℃拉伸條件下的Ti631-HP1000合金。

3 、討論

3.1 強(qiáng)化機(jī)制

在相同工藝條件下，Ti631-HP1000 合金的強(qiáng)度高于 Ti64-HP1000 合金，其原因可以從固溶強(qiáng)化、Hall-Petch 效應(yīng)和 α/β 界面強(qiáng)化進(jìn)行解釋。首先，固溶強(qiáng)化通常為鈦合金中的主要強(qiáng)化機(jī)制之一，其表達(dá)式如式(3)所示：

式中：Bi為溶質(zhì) i 的強(qiáng)化系數(shù)，xi為溶質(zhì) i 的摩爾分?jǐn)?shù)。

對(duì) 于 雙 相 鈦 合 金 ， 固 溶 強(qiáng) 化 公 式 如 式 (4)所示[30]：

式中：fα和fβ分別為α相和β相的含量。

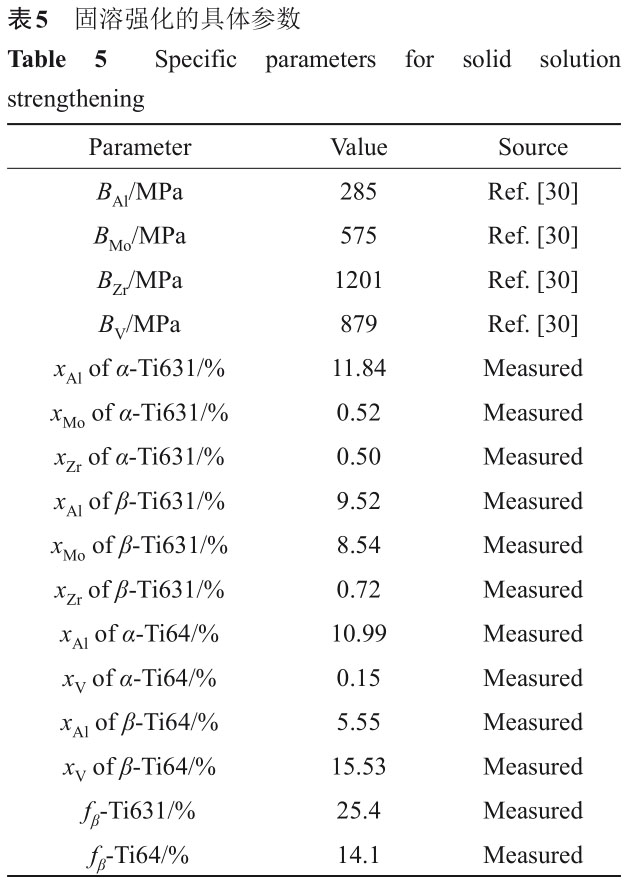

根據(jù)表 5 和式(4)計(jì)算得出，Ti631-HP1000 和Ti64-HP1000合金的固溶強(qiáng)化分別為106 MPa和96MPa，Ti631-HP1000 合金比 Ti64-HP1000 合金要高約10 MPa。

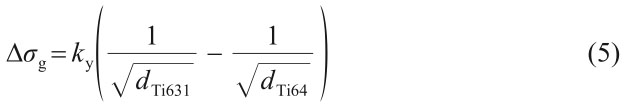

其次，細(xì)晶強(qiáng)化引起的強(qiáng)度增量可由經(jīng)典的Hall-Petch公式給出，其表達(dá)式如式(5)所示[31]：

式中：k_y為強(qiáng)度系數(shù)；d 為 α 集束尺寸。鈦合金中的強(qiáng)化系數(shù)范圍為(0.5~0.7 MN·m?3/2)[32]，因此，與Ti64-HP1000合金相比，Ti631-HP1000合金由于低擴(kuò)散速率導(dǎo)致α集束尺寸減小引起的強(qiáng)度增量估計(jì)為12 MPa。

第三，α/β 界面可以有效抵抗變形過(guò)程中的位錯(cuò)滑移，因此，α板條的尺寸也被認(rèn)為是影響鈦合金強(qiáng)度的最有效因素之一，α板條厚度與屈服強(qiáng)度之間的經(jīng)驗(yàn)關(guān)系如式(6)所示[31]：

式中：W_α表示α板條的平均厚度；σ0是一個(gè)常量。因此，與Ti64-HP1000合金相比，Ti631-HP1000合金由于 α 板條厚度減小引起的強(qiáng)度增量估計(jì)為66 MPa。

圖 8 所示為 Ti631-HP1000 和 Ti64-HP1000 合金的強(qiáng)化機(jī)制。由圖8可見(jiàn)，計(jì)算的屈服強(qiáng)度增量之和與實(shí)驗(yàn)值增量基本符合，Ti631-HP1000合金屈服強(qiáng)度提高的主要原因是α板條厚度的減小，除此之外還有α集束尺寸的減小和固溶強(qiáng)化。

3.2 室溫拉伸變形行為分析

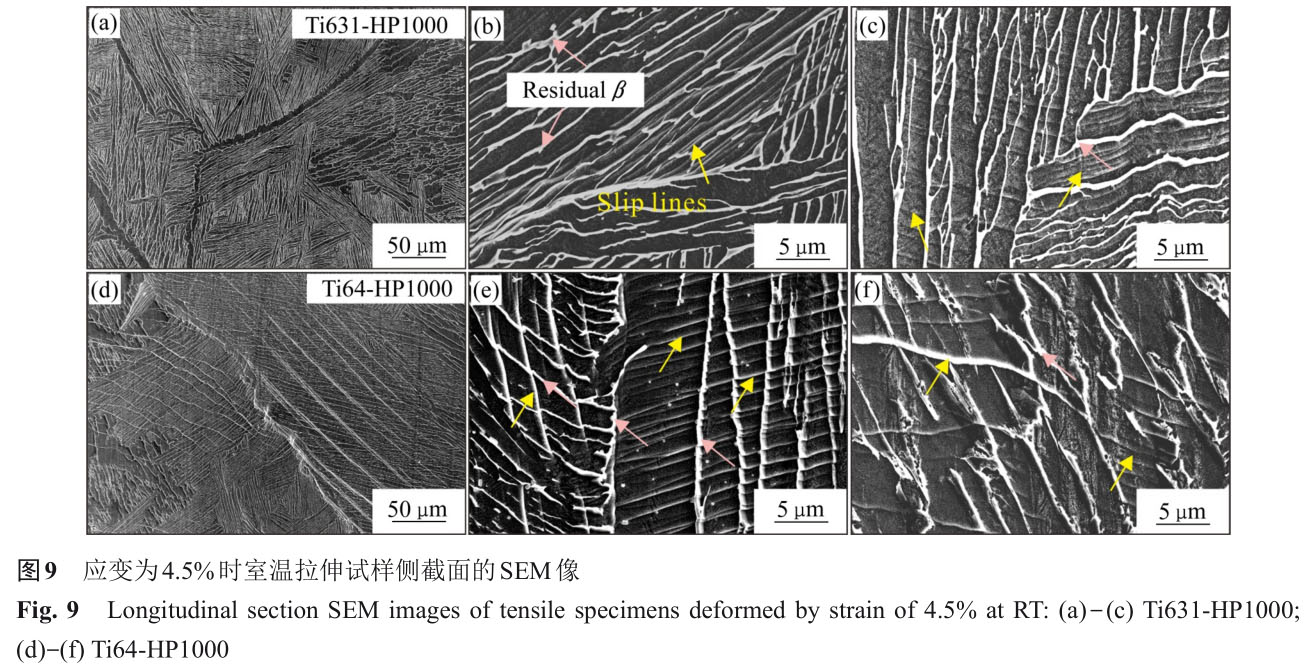

在相同工藝條件下，Ti631-HP1000 合金在室溫拉伸變形過(guò)程中的加工硬化率高于Ti64-HP1000合金。圖9所示為應(yīng)變?yōu)?.5%時(shí)室溫拉伸試樣側(cè)截面的 SEM 像。由圖 9 可見(jiàn)，Ti631-HP1000 和 Ti64-HP1000 合金的室溫拉伸變形以位錯(cuò)滑移為主，因此Ti631-HP1000和Ti64-HP1000合金的加工硬化率與位錯(cuò)有關(guān)。鈦合金中阻礙位錯(cuò)運(yùn)動(dòng)的界面包括α/

β界面、相鄰α集束之間的邊界和晶界α相與相鄰α集束之間的邊界，其中α/β界面對(duì)位錯(cuò)的阻礙力與相鄰α和β相的取向關(guān)系有關(guān)。當(dāng)相鄰的α相和β相之間符合 Burgers 取向關(guān)系時(shí)，滑移會(huì)通過(guò)激活殘余 β 相的相關(guān)滑移系統(tǒng)而實(shí)現(xiàn) α 片層之間的轉(zhuǎn)移，此時(shí)，α 片層之間的取向差會(huì)導(dǎo)致 α/β 界面堆積位錯(cuò)。當(dāng)相鄰的α和β相之間不符合Burgers取向關(guān)系時(shí)，滑移線將終止于α/β界面，此時(shí)α/β界面也會(huì)堆積位錯(cuò)[33?36]。由圖 9(a)~(c)可見(jiàn)，Ti631-HP1000 合金表面的滑移線較少且長(zhǎng)度較短，這是因?yàn)門i631-HP1000合金的原始β晶粒尺寸、α集束尺寸和α片層厚度均較小，高度分散的界面有助于增加位錯(cuò)存儲(chǔ)能力和位錯(cuò)運(yùn)動(dòng)阻力[37?38]，因此 Ti631-HP1000合金的加工硬化率較高。由圖 9(d)~(f)可見(jiàn)，Ti64-HP1000合金表面的滑移線較多且長(zhǎng)度較長(zhǎng)，α/β界面存在剪切偏移[39?41]，這是因?yàn)榻缑孑^少，對(duì)位錯(cuò)運(yùn)動(dòng)阻力較低，因此Ti64-HP1000合金的加工硬化率較低。

3.3 室溫拉伸斷裂行為分析

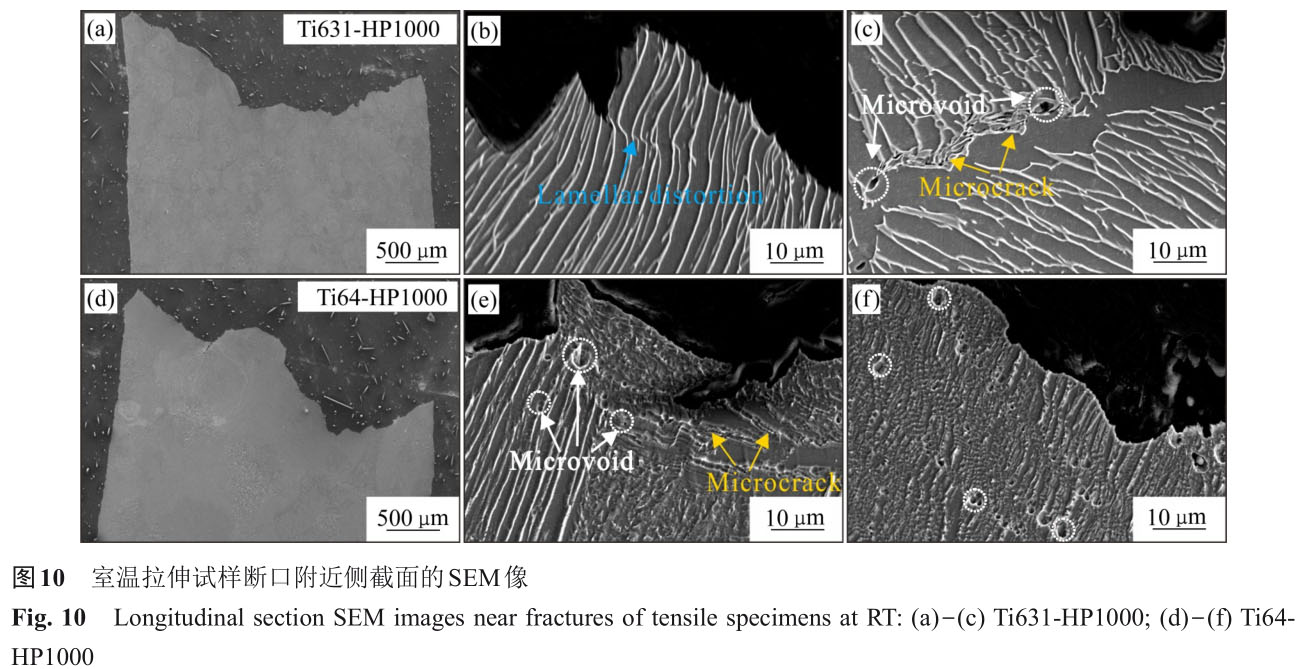

圖 10 所示為室溫拉伸試樣斷口附近側(cè)截面的SEM 像 。 由 圖 10 可 見(jiàn) ， Ti631-HP1000 和 Ti64-HP1000 合金的裂紋擴(kuò)展路徑曲折，Ti631-HP1000合金斷口附近側(cè)截面組織存在片層扭曲變形、較少的微孔及微裂紋，這主要是因?yàn)?Ti631-HP1000 合金界面較多，變形協(xié)調(diào)性較好，可以緩解界面的應(yīng)力集中，從而抑制微孔及裂紋的形核與擴(kuò)展[42]，因

此Ti631-HP1000合金的塑性較好。而Ti64-HP1000合金斷口附近側(cè)截面組織存在較多微孔及微裂紋，這主要是因?yàn)門i64-HP1000合金界面較少，變形協(xié)調(diào)能力較差，且滑移線經(jīng)過(guò) α/β 界面時(shí)殘余 β 相出現(xiàn)剪切偏移，此時(shí)會(huì)導(dǎo)致不均勻的局部變形[33]，界面的不均勻變形會(huì)促進(jìn)微孔及微裂紋的形核與擴(kuò)展[43]，因此會(huì)造成Ti64-HP1000合金的塑性較差。

4、 結(jié)論

1) Ti-6Al-3Mo-1Zr 合金在 1000 ℃的熱壓燒結(jié)成型樣品的原始β晶粒尺寸和α集束尺寸最小。相比較于 Ti-6Al-4V 合金，Ti-6Al-3Mo-1Zr 合金的 β相含量更高，原始β晶粒尺寸、α集束尺寸和α片層厚度顯著減小，分別為176 μm、49 μm和1.49 μm。

2) 1000 ℃熱壓燒結(jié)成型的 Ti-6Al-3Mo-1Zr 合金樣品的室溫抗拉強(qiáng)度、屈服強(qiáng)度和斷后伸長(zhǎng)率最高，分別為 895 MPa、823 MPa 和 12.7%。Ti-6Al-3Mo-1Zr合金的室溫強(qiáng)度、加工硬化率及塑性均顯著優(yōu)于相同工藝條件下的 Ti-6Al-4V 合金。Ti-6Al-3Mo-1Zr 合金的室溫強(qiáng)化機(jī)制主要為固溶強(qiáng)化、Hall-Petch 效應(yīng)和 α/β 界面強(qiáng)化。Ti-6Al-3Mo-1Zr合金室溫加工硬化率提高的原因主要在于界面數(shù)量的增多使得位錯(cuò)存儲(chǔ)能力和位錯(cuò)運(yùn)動(dòng)阻力增加。

3) 1000 ℃熱壓燒結(jié)成型的 Ti-6Al-3Mo-1Zr 合金樣品的300 ℃抗拉強(qiáng)度、屈服強(qiáng)度和斷后伸長(zhǎng)率分別為 617 MPa、491 MPa 和 16.2%，其 600 ℃抗拉強(qiáng)度、屈服強(qiáng)度和斷后伸長(zhǎng)率分別為 415 MPa、360 MPa 和 22.2%。Ti-6Al-3Mo-1Zr 合金的高溫強(qiáng)度、加工硬化率及塑性均顯著優(yōu)于相同工藝條件下的 Ti-6Al-4V 合金，其原因在于晶粒尺寸的細(xì)化和Ti 元素?cái)U(kuò)散速率的降低可增加變形協(xié)調(diào)性并強(qiáng)化界面。

REFERENCES

[1]趙秦陽(yáng), 陳永楠, 徐義庫(kù), 等 . 鈦合金材料低成本化制備技術(shù)進(jìn)展與展望[J]. 中國(guó)有色金屬學(xué)報(bào), 2021, 31(11): 3127?3140.

ZHAO Q Y, CHEN Y N, XU Y K, et al. Progress and prospects of cost-effective manufacturing technologies for titanium alloys[J]. The Chinese Journal of Nonferrous Metals, 2021, 31(11): 3127?3140.

[2]趙永慶, 葛 鵬, 辛社偉. 近五年鈦合金材料研發(fā)進(jìn)展[J]. 中國(guó)材料進(jìn)展, 2020, 39(7/8): 527?534, 557?558.

ZHAO Y Q, GE P, XIN S W. Progresses of R&D on Ti-alloy materials in recent 5 years[J]. Materials China, 2020,39(7/8): 527?534, 557?558.

[3]李長(zhǎng)富, 鄭鑒深, 周思雨, 等. CMT電弧增材制造TC4鈦合金的顯微組織與力學(xué)性能[J]. 中國(guó)有色金屬學(xué)報(bào), 2022,32(9): 2609?2619.

LI C F, ZHENG J S, ZHOU S Y, et al. Microstructure and mechanical properties of CMT wire arc additive manufactured Ti-6Al-4V titanium alloy[J]. The Chinese Journal of Nonferrous Metals, 2022, 32(9): 2609?2619.

[4]WANG Z, TAN Y N, LI N. Powder metallurgy of titanium alloys: A brief review[J]. Journal of Alloys and Compounds,2023, 965: 171030.

[5]FANG Z Z, PARAMORE J D, SUN P, et al. Powder metallurgy of titanium—Past, present, and future[J].International Materials Reviews, 2018, 63(7): 407?459.

[6]CAO F, RAVI CHANDRAN K S, KUMAR P. New approach to achieve high strength powder metallurgy Ti-6Al-4V alloy through accelerated sintering at β-transus temperature and hydrogenation-dehydrogenation treatment[J]. Scripta Materialia, 2017, 130: 22?26.

[7]AMHERD HIDALGO A, FRYKHOLM R, EBEL T, et al.Powder metallurgy strategies to improve properties and processing of titanium alloys: A review[J]. AdvancedEngineering Materials, 2017, 19(6): 1600743.

[8]MARTY M, OCTOR H, WALDER A. Process for forming a titanium base alloy with small grain size by powder metallurgy: US4601874[P]. 1986?07?22.

[9]SINGH A P, YANG F, TORRENS R, et al. Processing,microstructures and properties of a Ti-6Al-4V extrusion produced by an industrial scale setup[J]. Key Engineering Materials, 2018, 770: 60?69.

[10] 湯慧萍, 劉 詠, 黃伯云, 等. 粉末冶金Ti-NdAl合金燒結(jié)行為及組織性能的研究[J]. 稀有金屬材料與工程, 2004,33(12): 1270?1273.

TANG H P, LIU Y, HUANG B Y, et al. Research on sintered behavior and structure performance of Ti-NdAl alloy for powder metallurgy[J]. Rare Metal Materials and Engineering, 2004, 33(12): 1270?1273.

[11] 劉 超, 劉國(guó)威, 郭雷明, 等. 稀土元素Er對(duì)Ti-6Al-4V-0.5Si合金組織與性能的影響[J]. 金屬熱處理, 2020, 45(12):222?226.

LIU C, LIU G W, GUO L M, et al. Effect of rare earth element Er on microstructure and properties of Ti-6Al-4V-0.5Si alloy[J]. Heat Treatment of Metals, 2020, 45(12):222?226.

[12] LI G C, LI J, TIAN X J, et al. Microstructure and properties of a novel titanium alloy Ti-6Al-2V-1.5Mo-0.5Zr-0.3Si manufactured by laser additive manufacturing[J]. Materials Science and Engineering A, 2017, 684: 233?238.

[13] 王 偉, 宮鵬輝, 史亞鳴, 等 . 軋制火次對(duì) EB 熔煉 TC4 鈦合金顯微組織、織構(gòu)和力學(xué)性能的影響[J]. 中國(guó)有色金屬學(xué)報(bào), 2022, 32(9): 2595?2608.

WANG W, GONG P H, SHI Y M, et al. Influence of hotrolling process on microstructure, microtexture and mechanical properties of Ti-6Al-4V alloy fabricated by electron beam cold hearth melting[J]. The Chinese Journal of Nonferrous Metals, 2022, 32(9): 2595?2608.

[14] FAN F J, GU Y Y, XU G L, et al. Diffusion research in BCC Ti-Al-Zr ternary alloys[J]. Journal of Phase Equilibria and Diffusion, 2019, 40(5): 686?696.

[15] 王楚凡, 蔡 奇, 劉金旭, 等 . Mo 含量對(duì)粉末冶金 Ti-Mo 合金組織與力學(xué)性能的影響[J]. 中國(guó)有色金屬學(xué)報(bào), 2023,33(2): 328?342.

WANG C F, CAI Q, LIU J X, et al. Effects of Mo content on microstructure and mechanical properties of Ti-Mo alloys prepared by powder metallurgy[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(2): 328?342.

[16] 湯慧萍, 劉海彥, 黃原平, 等. Mo對(duì)P/M Ti-Mo合金燒結(jié)致密化和力學(xué)性能的影響[J]. 稀有金屬材料與工程, 2006,35(12): 1932?1935.

TANG H P, LIU H Y, HUANG Y P, et al. Effect of Mo addition on sintering densification and mechanic properties of PM Ti-Mo alloy[J]. Rare Metal Materials and Engineering, 2006, 35(12): 1932?1935.

[17] SHEN J, ZHANG Z H, XIE J X. Simultaneously enhancing the hot workability and room-temperature strength of Ti-6Al-4V alloy via adding Mo and Fe[J]. Journal of Materials Science & Technology, 2024, 180: 32?44.

[18] LIU Y, CHEN L F, TANG H P, et al. Design of powder metallurgy titanium alloys and composites[J]. Materials Science and Engineering A, 2006, 418(1/2): 25?35.

[19] NAKASUJI K, OKADA M. New high strength titanium alloy Ti10%Zr for spectacle frames[J]. Materials Science and Engineering A, 1996, 213(1/2): 162?165.

[20] ZHENG Y F, WILLIAMS R E A, NAG S, et al. The effect of alloy composition on instabilities in the β phase of titanium alloys[J]. Scripta Materialia, 2016, 116: 49?52.

[21] 葉 園 . Zr 含量對(duì) 650 ℃短時(shí)高溫鈦合金顯微組織和力學(xué)性能的影響[D]. 哈爾濱: 哈爾濱工業(yè)大學(xué), 2020.

YE Y. Effect of Zr content on microstructure and mechanical properties of high temperature titanium alloys for short-term used at 650 ℃[D]. Harbin: Harbin Institute of Technology,2020.

[22] GUO Z, MALINOV S, SHA W. Modelling beta transus temperature of titanium alloys using artificial neural network[J]. Computational Materials Science, 2005, 32(1):1?12.

[23] LUO S D, SONG T, LU S L, et al. High oxygen-content titanium and titanium alloys made from powder[J]. Journal of Alloys and Compounds, 2020, 836: 155526.

[24] ZHANG C, LI D S, LI X Q, et al. An experimental study of the tension-compression asymmetry of extruded Ti-6.5Al-2Zr-1Mo-1V under quasi-static conditions at high temperature[J]. Metals, 2021, 11(8): 1299.

[25] HAO F, XIAO J F, FENG Y, et al. Tensile deformation behavior of a near- α titanium alloy Ti-6Al-2Zr-1Mo-1V under a wide temperature range[J]. Journal of Materials Research and Technology, 2020, 9(3): 2818?2831.

[26] 羅逸飛. 熱機(jī)械固結(jié)TiH2/Al60V40粉末制備Ti-6Al-4V合金的顯微組織調(diào)控研究[D]. 上海: 上海交通大學(xué), 2021.

LUO Y F. Microstructure control of Ti-6Al-4V alloy fabricated by thermomechanical consolidation of TiH2/Al60V40 powder[D].Shanghai:Shanghai Jiao Tong University, 2021.

[27] ZHANG W J, XIE H F, HUI S X, et al. In-situ SEM observation on fracture behavior of titanium alloys with different slow-diffusing β stabilizing elements[J]. Materials,2020, 13(8): 1848.

[28] 梁彥鵬 . 激光增材制造高溫高強(qiáng)鈦合金組織性能調(diào)控研究[D]. 大連: 大連理工大學(xué), 2022.

LIANG Y P. Study on microstructure and properties of high temperature and high strength titanium alloy fabricated by laser additive manufacturing[D]. Dalian: Dalian University of Technology, 2022.

[29] ZHANG W J, SONG X Y, HUI S X, et al. The effects of Mo content on microstructure and high temperature tensile behavior of Ti-6.5Al-2Sn-4Zr-xMo-2Nb-1W-0.2Si titanium alloys[J]. Materials at High Temperatures, 2017, 34(3):179?185.

[30] ZHAO G H, LIANG X Z, KIM B, et al. Modelling strengthening mechanisms in beta-type Tialloys[J].Materials Science and Engineering A, 2019, 756: 156?160.

[31] ZHANG T L, ZHU J M, YANG T, et al. A new α+β Ti-alloy with refined microstructures and enhanced mechanical properties in the as-cast state[J]. Scripta Materialia, 2022,207: 114260.

[32] BANERJEE D, WILLIAMS J C. Perspectives on titanium science and technology[J]. Acta Materialia, 2013, 61(3):844?879.

[33] SAVAGE M F, TATALOVICH J, MILLS M J. Anisotropy in the room-temperature deformation of α ? β colonies in titanium alloys: Role of the α?β interface[J]. Philosophical Magazine, 2004, 84(11): 1127?1154.

[34] SAVAGE M F, TATALOVICH J, ZUPAN M, et al.Deformation mechanisms and microtensile behavior of single colony Ti-6242Si[J].Materials Science and Engineering A, 2001, 319-321: 398?403.

[35] WANG K, YAN Z B, ZHOU Y, et al. Slip initiation in interlayered β and corresponding slip transfer during compression of a lamellar-structure titanium alloy[J]. Results in Physics, 2020, 18: 103276.

[36] HE D, ZHU J C, ZAEFFERER S, et al. Effect of retained beta layer on slip transmission in Ti?6Al?2Zr?1Mo?1V near alpha titanium alloy during tensile deformation at room temperature[J]. Materials & Design(1980 ? 2015), 2014, 56:937?942.

[37] FANG Y C, LIU C, JIN K H, et al. Additive manufacturing of titanium alloys with enhanced strength and uniform ductility via multi-element alloying[J]. Journal of Materials Research and Technology, 2023, 24: 6854?6860.

[38] 商國(guó)強(qiáng), 張曉泳, 王新南, 等. 冷卻速率對(duì)TB17鈦合金顯微組織和力學(xué)性能的影響[J]. 中國(guó)有色金屬學(xué)報(bào), 2023,33(6): 1758?1768.

SHANG G Q, ZHANG X Y, WANG X N, et al. Effect of cooling rate on microstructure and properties of TB17 titanium alloy[J]. The Chinese Journal of Nonferrous Metals,2023, 33(6): 1758?1768.

[39] WANG Q, REN J Q, WU Y K, et al. Comparative study of crack growth behaviors of fully-lamellar and bi-lamellar Ti-6Al-3Nb-2Zr-1Mo alloy[J].Journal of Alloys and Compounds, 2019, 789: 249?255.

[40] ZHAO Q Y, YANG F, TORRENS R, et al. In-situobservation of the tensile deformation and fracture behaviour of powder-consolidated and as-cast metastable beta titanium alloys[J]. Materials Science and Engineering A, 2019, 750:45?59.

[41] TAN C S, SUN Q Y, XIAO L, et al. Slip transmission behavior across α/β interface and strength prediction with a modified rule of mixtures in TC21 titanium alloy[J]. Journal of Alloys and Compounds, 2017, 724: 112?120.

[42] WANG K, LI H H, ZHOU Y, et al. Dislocation slip and crack nucleation mechanism in dual-phase microstructure of titanium alloys: A review[J]. Acta Metallurgica Sinica (English Letters), 2023, 36(3): 353?365.

[43] WANG J, ZHAO Y Q, ZHOU W, et al. In-situ study on tensile deformation and damage evolution of metastable β titanium alloy with lamellar microstructure[J]. Materials Science and Engineering A, 2021, 824: 14179
